5G作为当下正在部署的最新蜂窝通信标准,其覆盖的频率范围相比前几代蜂窝以及大多数其他无线标准更为宽泛,这也使得5G硬件呈现出多样化特点。5G频率范围1(FR1)可扩展至覆盖410 MHz至7.125 MHz,当前其频率范围在600 MHz到6700 MHz之间。此外,还有第二个频率范围FR2,范围从24.25GHz到71.0GHz,包含许可/未许可的额外频段,可进入E频段甚至W频段。尽管5G FR2的推广尚处于初始阶段,但5G FR1的推进速度迅猛,对射频硬件的需求也在持续增长,以满足新一代无线通信的需求。5G放大器作为这些应用中的关键设备,对5G信号从基站到用户设备的接收与传输至关重要。

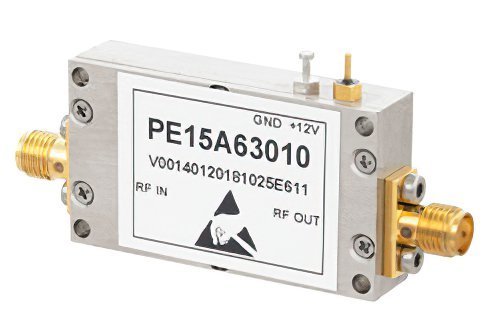

输入保护型低噪声放大器,NF 0.8 dB, 3.1 GHz - 3.5 GHz,增益 28 dB ,P1dB 8 dBm,SMA

5G信号放大器,即在5G频率范围内工作的放大器。不过,有多个性能标准将5G放大器与其他通用放大器区分开来。5G放大器通常设计为在一组频带上工作,这些频带常由一个或多个运营商使用,而非整个FR1频带,尽管部分5G功率放大器的确覆盖了5G FR1频谱的很大一部分。一般而言,用于蜂窝应用的低噪声放大器(LNA)相比中频或高功率放大器频带更宽。这是因为宽带发射机放大器在传输效率方面往往不如窄带发射机放大器。在蜂窝链路的接收端,效率并非重点关注对象,噪声系数和相位噪声通常更受重视。鉴于5G信号具有高度调制复杂度,线性对于该应用的接收和传输放大器都极为关键。

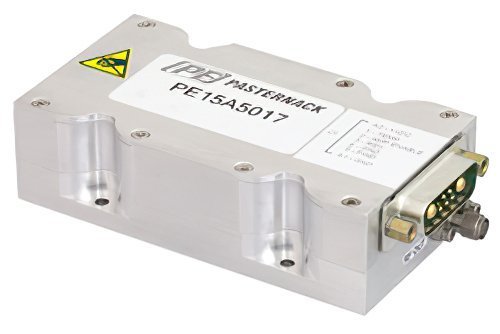

高功率 GaN 放大器,增益 43 dB,Psat 10 W, 700 MHz ~ 6 GHz, 输入端 SMA,输出端 SMA

5G无线系统整个信号链中使用的放大器,尺寸和可集成性也是一大限制。5G系统本质上采用多输入多输出(MIMO)和波束成形技术股票配资客服,在发射和接收信号链中,多种放大器为实现MIMO和波束成形所需的多个天线元件供电。因此,紧凑且高度集成的放大器非常契合5G应用。另一种方式是使用紧凑的高增益放大器,借助信号路由和功率分配器/合路器组件,在混合数字/模拟MIMO/波束形成方法中,为多个天线元件提供相对较高的信号电平增强。
